Neueste Industriekamera-Technologie kombiniert mit intuitiver Mikroskopie-Software.

Digitalisierung von Mikroskop-Systemen

Mit dem AUTOAIM Mikroskop-Upgrade können bestehende Mikroskope ganz einfach zu einem modernen digitalen Mikroskop-System aufgerüstet werden.

Das Upgrade-Paket besteht aus einer hochauflösenden USB3.0 Mikroskop-Kamera, unserer Mikroskopie-Software AUTOAIM und passendem Zubehör.

Modernste Kameratechnologie

Die mitgelieferte Mikroskop-Kamera besitzt 5 Megapixel und kann wahlweise als monochrome Kamera oder als Farbkamera bestellt werden. Der Kamerasensor mit neuester CMOS-Technologie, hoher Empfindlichkeit und extrem geringem Dunkelrauschen liefert brillante, detailreiche und kontraststarke Aufnahmen bei einer Bildwiederholrate von mehr als 30 Bildern pro Sekunde.

Beispielaufnahmen

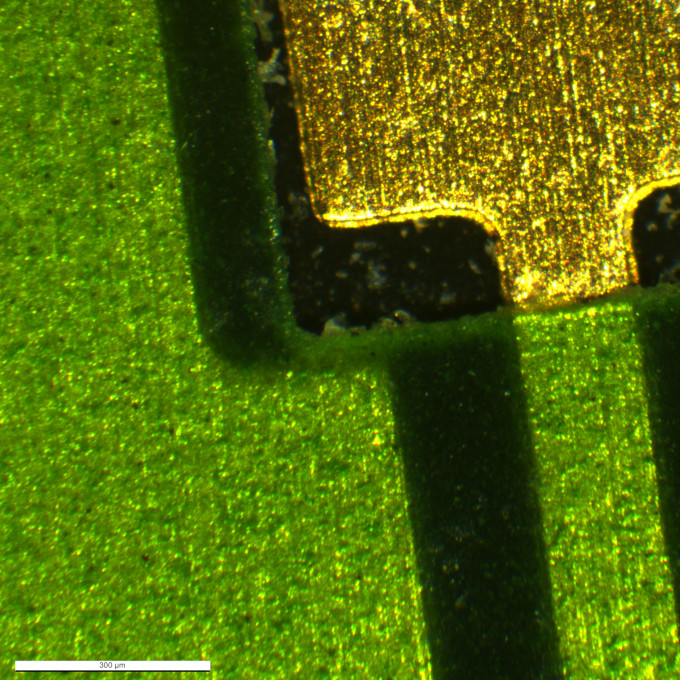

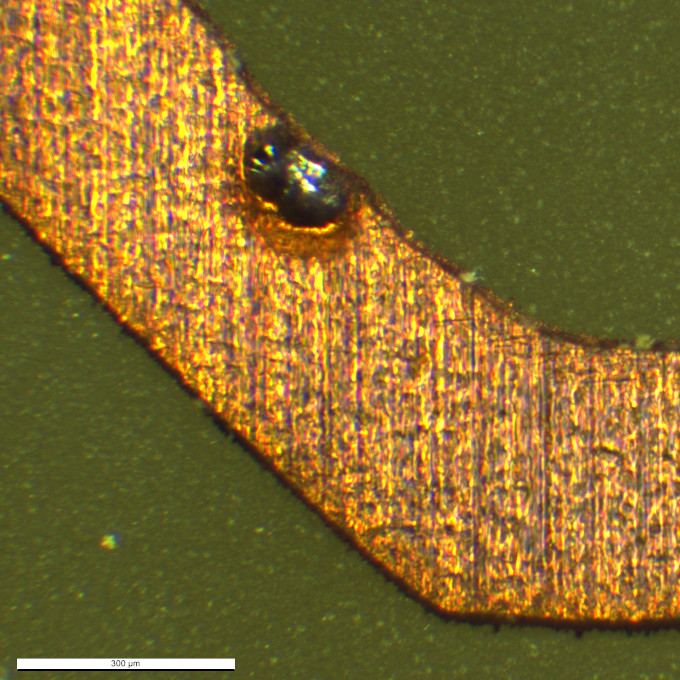

Die folgenden (unbearbeiteten) Mikroskopaufnahmen zeigen die Strukturen von Elektronikplatinen. Beide Aufnahmen wurden mit einem konventionellen Auflicht-Mikroskop, welches mit unserem AUTOAIM Mikroskop-Upgrade ausgestattet wurde, unter Nutzung eines 5x Objektivs erstellt.

Intuitive Mikroskopie-Software

Unsere Mikroskopie-Software AUTOAIM bietet neben der Darstellung eines flüssigen Live-Bildes mit einblendbarem Fadenkreuz zahlreiche Funktionen wie schnelle Bildaufnahme, Messtools und einen Export in gängige Dateiformate.

Die Kamerasteuerung erlaubt die Belichtungszeit manuell oder automatisch einzustellen. Darüber hinaus bietet die Software für Farbkameras einen automatischen Weißabgleich.

Jede Aufnahme kann zur Messung beliebig digital gezoomt werden und besitzt einen gut sichtbaren Maßstabsbalken, welcher sich adaptiv der Zoomstufe anpasst.

Gemessen werden kann wahlweise mit manuellen oder automatischen Messtools:

• Die manuellen Messtools umfassen eine Punkt-zu-Punkt-, Linie-zu-Linie-, Winkel- und Kreismessung und sind im Paket enthalten.
• Automatische Messtools zur Messung von Kreisen, Langlöchern und Kantenabständen können als Zusatzmodul erworben werden.

Ein paralleles Arbeiten mit mehreren Aufnahmen ist möglich. Die Aufnahmen inklusive der Messungen können in einem Rohdaten-Format abgespeichert und wieder geladen werden, um eine nicht beendete Messaufgabe zu einem späteren Zeitpunkt fortzusetzen. Messergebnisse können in ein offenes CSV-Dateiformat exportiert werden.

AUTOAIM ist als Einzelplatz-Lizenz inklusive Dongle im AUTOAIM Upgrade-Paket enthalten und läuft auf allen aktuellen 64Bit PC-Systemen mit Windows 7 und Windows 10.

Einfache Installation

Die Mikroskop-Kamera wird auf den Kameraport (C-Mount) des Mikroskops geschraubt und über das mitgelieferte Kabel und eine im Paket enthaltene PCI Express USB3.0 Interfacekarte mit dem PC verbunden. Alle Komponenten sind zueinander passend, besitzen Industriequalität und funktionieren tadellos.

Die am Mikroskop-System vorhandenen Objektive werden einmalig eingemessen und in der Software über ein Ini-File konfiguriert. Anschließend ist das System wartungsfrei nutzbar.

Kompatibilität

Das AUTOAIM Mikroskop-Upgrade ist kompatibel zu allen gängigen Mikroskopen mit einem Kameraport. Kompatibilität besteht beispielsweise zu Mikroskopen von Bresser, Leica, Nikon, Olympus und Zeiss. Bei einigen Mikroskopen wird zusätzlich ein Kameraadapter benötigt, welchen Sie direkt von uns erwerben können. Nennen Sie uns einfach die Bezeichnung Ihres Mikroskops und wir prüfen für Sie die Kompatibilität.
